| Grand-Orgue 1er clavier, en bas | Positif 2ème clavier |
Montre
Bourdon
Montre
Flûte
Bourdon
Prestant
Flûte
Doublette
Fourniture (résultante de 16)
Fourniture
Cymbale
Cornet (début à sol 2)
Bombarde
Trompette
Clairon | 16
16
8
8
8
4
4
2
2 rangs
3 rangs
4 rangs
5 rangs
16
8
4 | Montre
Flûte
Bourdon
Prestant
Flûte
Doublette
Nazard
Tierce
Larigot
Cornet (début à ut 3)
Plein-jeu
Cymbale
Cormorne
Trompette
Clairon | 8
8
8
4
4
2
2 2/3
1 3/5
1 1/3
5 rangs
4 rangs
3 rangs
8
8
4 |
|

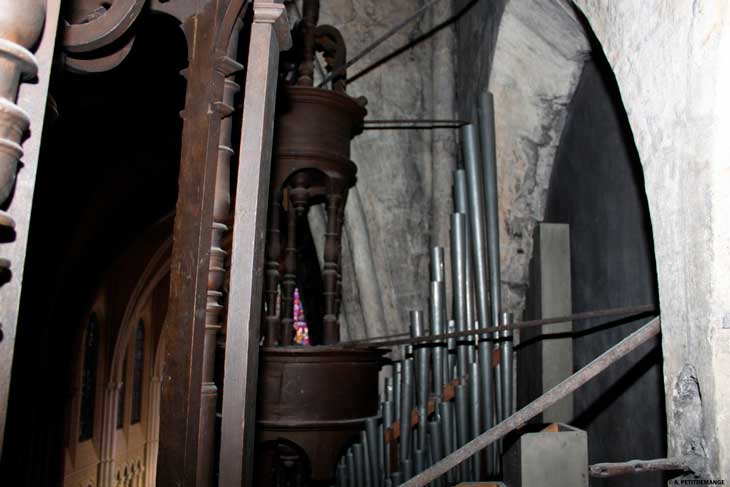

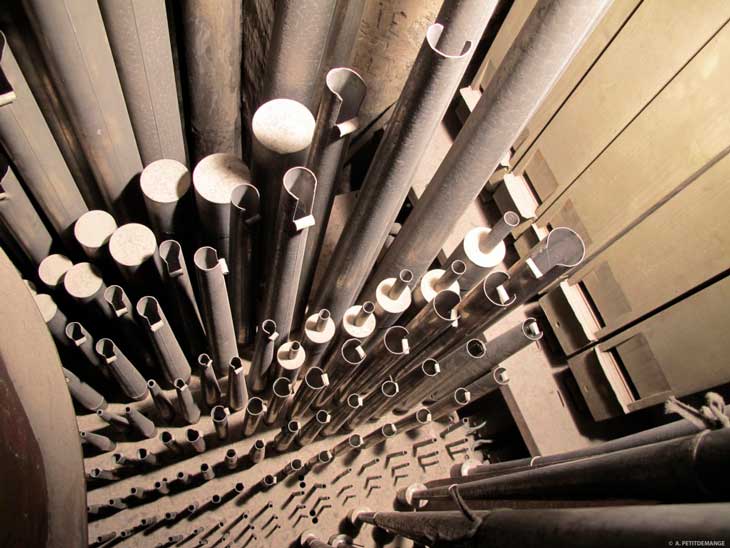

| Récit 3ème clavier | Écho 4ème clavier |
Principal
Cor de nuit
Gambe
Voix céleste
Flûte
Viole
Doublette
Sesquialtera
Plein-jeu
Cymbale
Voix Humaine
Basson-Hautbois
Bombarde
Trompette
Clairon
Tremblant | 8
8
8
8
4
4
2
2 rangs
4 rangs
3 rangs
8
8
16
8
4 | Principal
Bourdon
Flûte
Doublette
Nazard
Tierce
Piccolo
Cymbale
Trompette
Clairon | 8
8
4
2
2 2/3
1 3/5
1
3 rangs
8
4 |
|
| Pédalier | | |
Principal
Montre (emprunt au GO)
Soubasse
Montre
Bourdon
Principal
Flûte
Flûte
Plein-jeu
Basson
Bombarde
Trompette
Clairon | 32
16
16
8
8
4
4
2
5 rangs
8
16
8
4 | | |
| Bouton rotacteur de la coupure pédale |
| | | |
| Pistons de combinaison, au pied, de gauche à droite |
| Côté gauche : |
| Rang supérieur | Tutti pédale, Renvoi Pédale, Tirasses GO, Positif, Récit, Écho, Séquentiel -1 |
| Rang du milieu | Combinaisons générales 14 - 13 - 12 - 11 - 10 - 9 |
| Rang inférieur | Combinaisons générales 16 - 15, Tirasse Positif en 4, Tirasse Récit en 4, Tirasse Écho en 4 |
| | | |
| Au centre : | pédale d'Expression Récit, pédale de Crescendo général |
| | | |
| Côté droit : |
| Rang supérieur | Séquentiel +1, Accouplements Positif/GO, Récit/GO, Écho/GO, Récit/Positif, Écho/Récit |
| Rang du milieu | Combinaisons générales 1 - 2 - 3 - 4, Accouplement Écho/Positif |
| Rang inférieur | Combinaisons générales 5 - 6 - 7 - 8, Accouplement Récit/Récit en 16 |
| | | |
| Dominos en fronton, de gauche à droite |
| 7 tirasses : | GO, Positif, Récit, Écho, Positif en 4, Récit en 4, Écho en 4 |
| 6 accouplements en 8 : | Positif/GO, Récit/GO, Écho/GO, Récit/Positif, Écho/Positif, Écho/Récit |
| 6 accouplements en 16 : | Positif/GO en 16, Récit/GO en 16, Écho/GO en 16, Récit/Positif en 16, Écho/Positif en 16, Récit/Récit en 16 |
| | | |
| Boutons de combinaisons, sous les claviers manuels, de gauche à droite |
| sous le GO : | Ajusteur - Tirasse GO, Boutons de combinaisons générales 1 à 16 - Tutti GO, Annulateur GO - Annulateur général |
| sous le Positif : | à gauche : Tirasse Positif - à droite : Tutti Positif, Annulateur Positif |
| sous le Récit : | à gauche : Tirasse Récit - à droite : Tutti Récit, Annulateur Récit |
| sous l'Écho : | à gauche : Tirasse Écho - à droite : Tutti Écho, Annulateur Écho |
| | | |

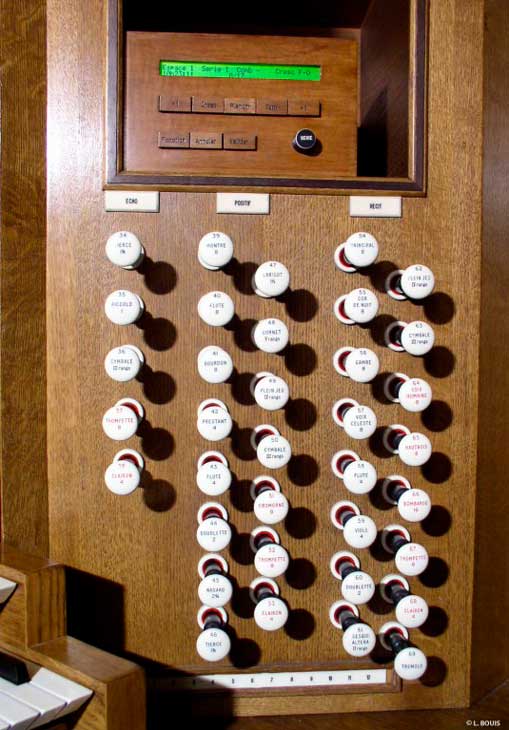

| Au-dessus des registres, sur la droite |
| Écran de contrôle du combinateur, Boutons de programmation (choix et protection d'un espace, chronomètre, métronome, appel Crescendo(s), Plenum et Tutti programmables, importation et exportation de combinaisons, etc...), Séquentiels -1 et +1, Bouton rotacteur de choix de série |
